Лучшие программы осциллографы для ПК с ОС Windows

Лучшие программы осциллографы для ПК с ОС Windows PC

Программы осциллографы — это программное обеспечение для вашего компьютера, которое может анализировать звуковые сигналы. Если у вас ограниченный бюджет и вы не можете позволить себе полноценный осциллограф, тогда это программное обеспечение для ПК вам пригодится. Следующие программы были протестированы при вводе звукового сигнала через 3,5-мм аудиовход моего компьютера.

Теперь давайте посмотрим, что может предложить это программное обеспечение. Как только эти программы начнут считывать входной сигнал, вы сможете просматривать спектры сигналов для обоих или одного из двух каналов. Большинство из этих программ также обеспечивают возможность просмотра спектра БПФ. Хотя некоторые из этих программ являются всего лишь программным обеспечением для анализа аудио спектра, некоторые предоставляют подробные данные о сигналах. Вы можете измерить частоту, пиковое напряжение, коэффициент амплитуды, фазу и т. д. В одной из этих бесплатных программ осциллографов предусмотрена опция « Фильтр» , где вы можете применить фильтр с конечной импульсной характеристикой для ввода сигнала и затем проанализировать сигнал.

По мере того, как вы будете просматривать список, вы узнаете о предлагаемых ими функциях.

Лучшие программы осциллографы для ПК с ОС Windows

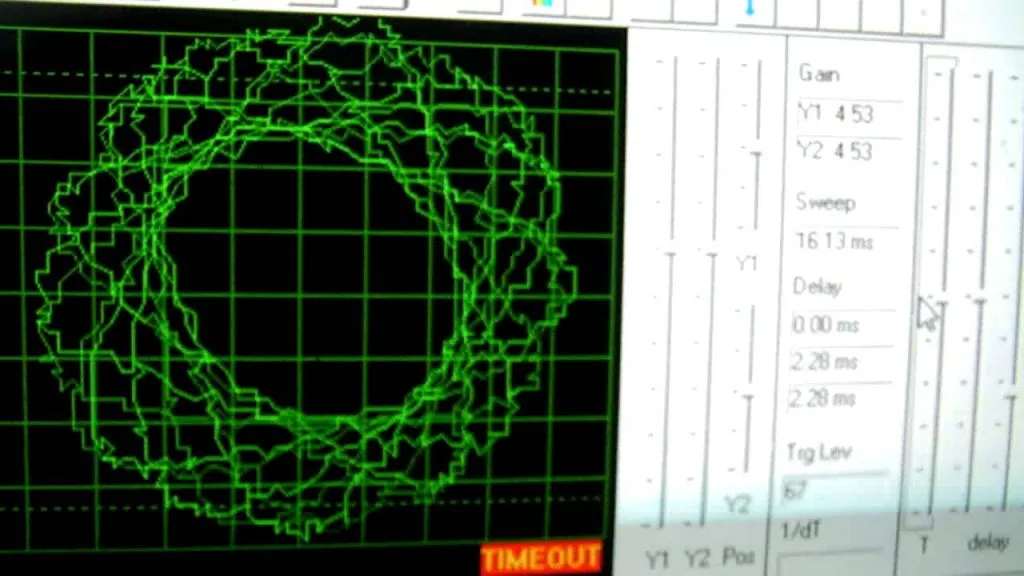

Winscope

Winscope — это бесплатное программное обеспечение для осциллографа, которое можно использовать для анализа любого сигнала на вашем компьютере. Когда вы вводите сигнал, он позволяет вам просматривать его спектр, измерять частоту, строить диаграммы, просматривать спектр БПФ , сохранять данные сигнала и многое другое. Он считывает входной сигнал через 3,5-мм аудиоразъем вашего компьютера.

Чтобы начать анализ сигнала после подключения входного сигнала, нажмите кнопку Play на интерфейсе Winscope. Вы начнете просматривать спектр сигнала прямо на главном окне, где вы также найдете различные опции для анализа входного сигнала:

  • Режимы трассировки : Доступны три режима трассировки спектров. Это YT Single Trace, YT Dual Trace и XY Mode .
  • Просмотр спектров в линейном или точечном графике.
  • Режим FFT : преобразует входной сигнал для отображения амплитудных и временных спектров в амплитудных и частотных спектрах .
  • Опция коррелометра также доступна. Она позволяет найти корреляцию между двумя источниками звука.
  • Сохранить данные анализа в формате DAT на свой компьютер.

Visual AnalyzerVisual Analyzer

Visual Analyzer — еще одно хорошая программа осциллографа для Windows 10. Данная утилита имеет анализатор спектра сигналов. Кроме того, вы найдете множество инструментов для просмотра связанных с сигналом данных, определения значений различных параметров, измерения частоты, применения фильтров и многого другого. На этом осциллографе есть два экрана для спектров сигнала; один отображает обычные спектры сигналы, а другой отображает БПФ сигнала.

В левой части интерфейса вы найдете кнопки для изменения параметров просмотра спектров. Вы можете изменить коэффициент масштабирования, значение ms / d, положения графиков X и Y и т. д. Можно найти некоторые значения, такие как: частота, среднее значение, коэффициент амплитуды, пиковое напряжение, ZRLC, фаза, каналы и т. д. Опции для захвата области или спектра также доступны.

Лучшая вещь в этом инструменте — это то, что это осциллограф с фильтрами для Windows. Вы можете применять различные фильтры к входному сигналу, затем измерять значения и просматривать спектры.

Это обширное программное обеспечение осциллографа с инструментами для тщательного анализа сигналов.

Soundcard OscilloscopeSoundcard Oscilloscope

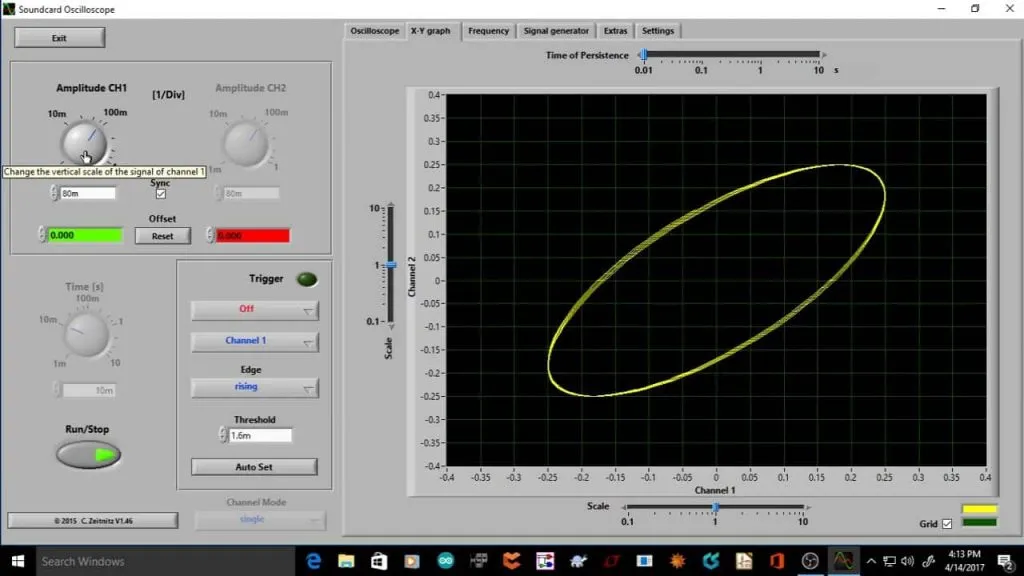

Soundcard Oscilloscope — это многофункциональное программное обеспечение для осциллографов, которое бесплатно только для личного использования. Это приложение обладает генератором сигналов и различными другими инструментами. Входной сигнал отображается в интерфейсе программы на графику. Вы можете изменить параметры графика спектров для тщательного просмотра и анализа спектров сигналов в реальном времени. Установите разные амплитуды каналов или синхронизируйте каналы для общей амплитуды. Установите шкалу времени от 1 минуты до 10 секунд. Вы также можете установить разные режимы канала: одиночный, CH1 — CH2, CH1 + CH2 или CH1 x CH2.

Инструменты измерения сигналов для определения частоты и напряжения также доступны в программе. Значения в реальном времени отображаются прямо на экране.

Другие инструменты доступны на соответствующих вкладках. Посмотреть график XY или просмотреть график частоты. Вкладка Генератор сигналов позволяет генерировать сигнал вручную. Вы можете генерировать пользовательский сигнал для каналов. Генерация синуса, треугольника, квадрата, пилообразного, розового или белого шума . Установите амплитуду сигнала, частоту и т. д. Выходной сигнал генератора сигналов можно услышать через динамики, подключенные к вашему ПК. Сгенерированный сигнал также может быть записан на вашем компьютере в формате WAV.

OscilloscopeOscilloscope

Oscilloscope это бесплатное программное обеспечение для осциллографа, которое отображает только XY спектры сигнала или аудиофайла. Вы не можете анализировать сигнал, а только просматривать его XY-спектры. Вы можете либо подать сигнал через 3,5-мм аудиоразъем, либо использовать микрофон вашего ПК, либо просто выбрать аудиофайл на своем ПК, чтобы просмотреть его сигнал.

Это довольно простое программное обеспечение и не имеет большого практического применения. Он был разработан, чтобы наслаждаться формами звуковых песен. Доступные параметры позволяют изменять масштаб, форму волны, вес штриха, оттенок (цвет), интенсивность и послесвечение.

Frequency AnalyzerFrequency Analyzer

Frequency Analyzer — еще одно простое программное обеспечение осциллографа, которое отображает звуковую волну в реальном времени. Он принимает звук с микрофона, подключенного к вашему ПК через звуковую карту, и отображает спектр сигналов в реальном времени. Вы также можете проанализировать аудиофайл в формате WAV или BMP.

Наряду с формой сигнала, другое окно также отображает частотный спектр звукового сигнала. Параметры конфигурации позволяют изменять шкалы и параметры сигнала. Вы можете выбрать 8 или 16 бит на выборку, скорость FFT, частоту выборки и количество точек на преобразовании.

Здесь вы не найдете никаких других опций, кроме анализа звукового сигнала и частоты.

Real-time Spectrum

Real-time Spectrum как следует из названия, данная программа отображает спектры входного сигнала в реальном времени. Это программное обеспечение осциллографа отображает сигнал в реальном времени и сигнал БПФ сигналов. Она получает данные через 3,5 мм аудио разъем вашего ПК.

Доступные здесь опции позволяют вам  просматривать форму сигнала левого, правого или обоих каналов. Выберите тип графика из: Cepstrum, Smoothed Spectrum, Bank Bank или Auditory Filter Bank . Вы также можете установить макс. частоту, частоту кадров и динамический диапазон графика.

Если вы хотите вывести распечатку экземпляра, приостановите осциллограмму и выберите опцию «Печать».

AUDio AUDio MEasurement System

AUDio MEasurement System — это бесплатное программное обеспечение для осциллографов на ос Windows. Программное обеспечение осциллографа поставляется с генератором сигналов, анализатором спектра и средством измерения частотной характеристики. Во время тестирования я обнаружил, что он принимает сигнал не со звуковой карты, а с микрофона в USB порту.

Параметры шкалы осциллографа можно настроить для анализа сигнала. Вы можете изменить значения шкалы X, левого и правого каналов v / div, смещения и края триггера. Это действительно простой в использовании осциллограф, который можно использовать для анализа формы сигнала.

Выше я рассказал о программном обеспечении, которое работает с сигналами от звуковой карты через разъем 3,5 мм или USB-микрофон. Но существуют различные другие инструменты для осциллографа, которые требуют коммуникационных устройств для приема и обработки сигналов. Некоторые работают с Audrino, а некоторые — с программным обеспечением на основе микроконтроллеров. Некоторые требуют подключения к вашему компьютеру фирменных инструментов для обнаружения сигналов. Позвольте мне перечислить некоторые из таких программ, на которые я наткнулся при тестировании:

  • USB Oscilloscope: USB scope
  • UsbScope: USB scope
  • Serial Oscilloscope: Audrino based.
  • Scopino: Audreno based.
  • PPMScope: Microcontroller based.
  • java42-data-scope
  • ScopeShapes: Reads DXF files.
  • Digital Storage Oscilloscope
  • BitScope DSO
